حوضچه عمل آوری بتن چیست؟
حوضچه عمل آوری بتن (Concrete Curing Tank) محفظه یا مخزنی ویژه و ایزوله است که برای غوطه ور کردن نمونههای آزمایشگاهی بتن مانند نمونههای استوانهای ۱۵×۳۰ سانتیمتری یا نمونههای مکعبی ۱۵×۱۵ سانتیمتری در شرایط رطوبتی و دمایی کنترل شده ساخته میشود. زمانی که طرح اختلاط بتن پیاده سازی شده و فرآیند بتن ریزی انجام میشود، برای دستیابی به مقاومت مطلوب باید نمونههای قالب گیری شده به آزمایشگاه منتقل شوند.
پس از مرحله ابتدایی گیرش بتن و خارج کردن نمونهها از قالب بعد از 24 ساعت، این نمونهها درون حوضچه عمل آوری قرار میگیرند تا دوره عمل آوری ۷، ۱۴ یا ۲۸ روزه خود را طی کنند. عمل آوری در حوضچه آب، تضمین میکند که رطوبت ۱۰۰ درصد برای واکنش هیدراسیون تامین شده و دما در محدوده یکنواخت باقی بماند تا مقادیر بدست آمده از آزمایش بتن کاملا دقیق و قابل استناد باشند.

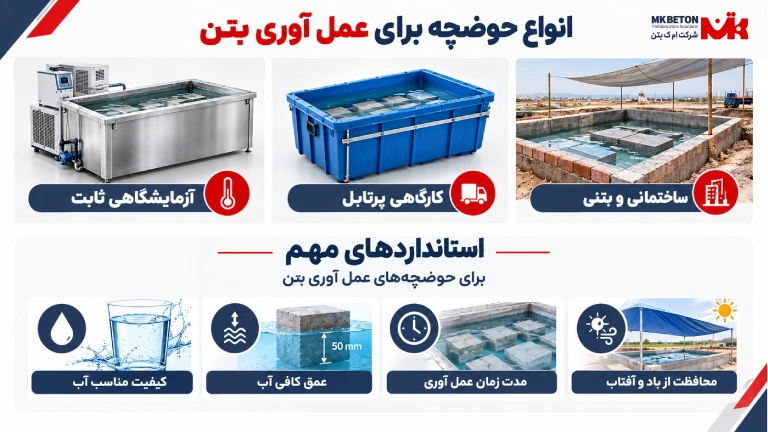

انواع حوضچه برای عمل آوری بتن
حوضچههای عمل آوری بر اساس ظرفیت، جنس ساختار و محل کاربرد به چند دسته کلی تقسیم میشوند:
حوضچههای آزمایشگاهی ثابت (استیل یا پلیمری)
این حوضچهها دارای سیستمهای پیشرفته ترموستات، چیلر، المنت و پمپ سیرکولاسیون هستند و در آزمایشگاههای مرجع نگهداری میشوند. جنس این حوضچهها معمولا از استیل ضد زنگ و پلی اتیلن دوجداره مقاوم است.
حوضچههای کارگاهی پرتابل (قابل حمل)
برای پروژههای عمرانی موقت که نیاز به کنترل کیفیت در محل دارند، از حوضچههای سبکتر پلیمری یا فلزی ایزوله شده استفاده میشود که حمل و نقل بسیار آسانی دارند.
حوضچههای ساختمانی و بتنی در محل
در عمل آوری سطوح افقی بزرگ مانند دال سقفها یا کفسازیها، دور تا دور بخش بتن ریزی شده لبههای خاکی یا آجری کوتاه ایجاد کرده و درون آن را با آب به عمق حداقل ۵۰ میلی متر پر میکنند.
استانداردهای مهم برای حوضچههای عمل آوری بتن
قبل از بتن ریزی و برای تعیین مشخصات فنی بتن، میتوان آن را در داخل حوضچه عمل آوری بتن قرار داد. این حوضچهها از نظر فنی باید مطابق با استانداردهای مهمی باشند که در ادامه دقیقتر آنها را بررسی میکنیم.
کیفیت مناسب آب
استفاده از آب تمیز و قابل شرب برای حوضچه عمل آوری بتن ضروری است، زیرا آب آلوده میتواند بر کیفیت و مقاومت بتن تاثیر منفی بگذارد. آب مورد استفاده باید عاری از هرگونه ناخالصی و مواد شیمیایی باشد. همچنین طبق استانداردها، pHآب باید بالای 7 در نظر گرفته شود.
عمق کافی آب
عمق حوضچه آب باید به اندازهای باشد که تمام سطح بتن را بپوشاند و از عمل آوری یکنواخت و بدون بر جا ماندن نقاط خشک جلوگیری شود. حداقل عمق لازم برای اجرای حوضچه عمل آوری بتن 50 میلی متر میباشد.
مدت زمان عمل آوری غرقابی
پس از گذشت 24 ساعت از قالب گیری بتن، لازم است که قطعه بتنی از قالب خارج شده و در داخل حوضچه عمل آوری قرار بگیرد. بتن باید بر اساس عواملی مانند نوع مخلوط بتن و شرایط محیطی، برای مدت زمانی مشخص در آب غوطه ور نگه داشته شود.
محافظت در برابر باد و تابش خورشید
وزش باد شدید و تابش مستقیم نور خورشید میتواند باعث تبخیر سریع آب حوضچه و در نتیجه، کاهش کارایی عمل آوری شود. محافظت از بتن در حال عمل آوری در برابر این عوامل، با استفاده از پوششها یا توریهای سایه بان، حائز اهمیت است. همچنین در حین بررسی و آزمایش بتن نباید هیچ آلودگی وارد حوضچه شود.

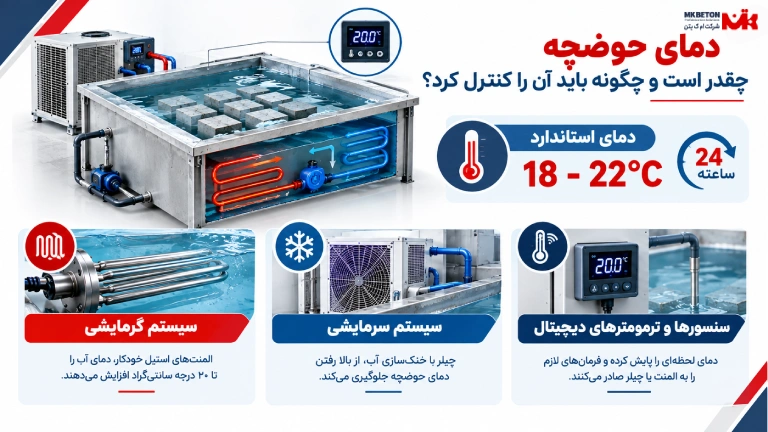

دمای حوضچه چقدر است و چگونه باید آن را کنترل کرد؟
مهمترین فاکتور در عملکرد حوضچه عمل آوری بتن، کنترل دقیق دما است. واکنش هیدراسیون سیمان به شدت تابع دماست. به طوری که افزایش دما سرعت واکنش را بالا میبرد و کاهش دما آن را کند یا متوقف میکند. دمای استاندارد کاری بر اساس استانداردها باید در محدوده 18 تا 22 درجه سانتی گراد و به صورت 24 ساعته باشد. برای ثابت نگه داشتن دما در محدوده استاندارد، حوضچههای هوشمند و پیشرفته به سیستمهای ترموستاتیک و برودتی یا حرارتی مجهز هستند:
- سیستم گرمایشی (المنتهای حرارتی): در فصل زمستان یا مناطق سردسیر، دمای آب به زیر ۱۸ درجه میرسد. المنتهای استیل خودکار وظیفه گرم کردن آب را تا رسیدن به دمای ۲۰ درجه سانتی گراد بر عهده دارند.
- سیستم سرمایشی (چیلر یا کندانسور): در تابستان و مناطق گرمسیر، دمای محیط میتواند آب را بسیار گرم کند. چیلرهای تعبیه شده در حوضچه با خنک سازی آب، از بالا رفتن دما جلوگیری میکنند.
- سنسورها و ترمومترهای دیجیتال: دما سنجهای پیوسته، دمای لحظهای آب را پایش کرده و فرمانهای لازم را به المنت یا چیلر صادر میکنند که باعث کنترل دمای حوضچه عمل آوری بتن میشوند.
چرا از حوضچه عمل آوری بتن استفاده میشود؟
استفاده از حوضچه عمل آوری بتن صرفا یک توصیه آزمایشگاهی نیست، بلکه الزامی فنی برای شبیه سازی شرایط رشد ایده آل بتن است. دلایل اصلی استفاده از این تجهیزات برای عمل آوری بتن شامل موارد زیر هستند:
- تامین رطوبت صددرصدی و مداوم: واکنش هیدراسیون سیمان برای رشد کریستالهای مقاوم، به آب نیاز دارد. غوطه وری در حوضچه، آب خروجی ناشی از تبخیر را برطرف میکند و آب کافی برای تکمیل کامل هیدراسیون را فراهم میکند.
- کنترل دقیق دما و جلوگیری از شوک حرارتی: تغییرات ناگهانی دمای محیط میتواند روند رشد مقاومت را متوقف کرده یا باعث ایجاد ترکهای مویین شود. حوضچه با ثابت نگه داشتن دمای آب، محیطی یکنواخت برای تمام ابعاد نمونه ایجاد میکند.
- استانداردسازی نتایج آزمایش بتن: برای مقایسه عملکرد سیمانها و طرحهای مختلف اختلاط، شرایط نگهداری تمام نمونهها باید کاملا یکسان باشد. حوضچه شرایط کارگاهی متغیر را حذف کرده و نتایجی تکرارپذیر را برای انجام آزمایشات مختلف ارائه میدهد.
- دستیابی به پتانسیل واقعی مقاومت فشاری بتن: بتنی که در حوضچه استاندارد عمل آوری میشود، تا ۳۰ الی ۵۰ درصد مقاومت بیشتری نسبت به بتن رها شده در هوای آزاد دارد.

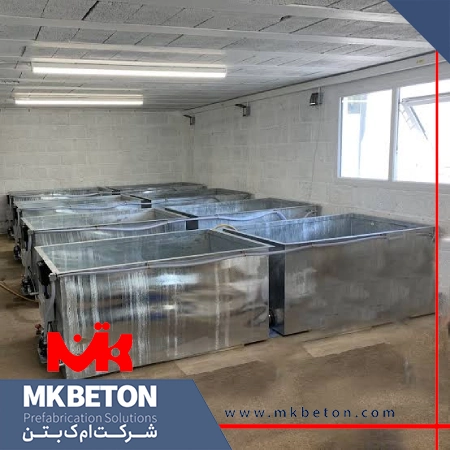

حوضچه چگونه عمل آوری بتن را انجام میدهد؟
مکانیزم عمل آوری در حوضچه بسیار ساده اما بسیار موثر است. پس از مخلوط شدن سیمان با آب، فرآیند شیمیایی هیدراسیون آغاز شده و کریستالهای هیدراته تشکیل میشوند که عامل اصلی چسبندگی و مقاومت بتن هستند. هنگامی که نمونههای مکعبی یا استوانهای درون حوضچه غوطه ور میشوند، محیطی با رطوبت نسبی ۱۰۰٪ فراهم میگردد که در آن هیچ گونه تبخیر آبی از سطح نمونه اتفاق نمیافتد و آب مورد نیاز برای تکمیل واکنشهای طولانی مدت سیمان، همواره در دسترس ساختار داخلی بتن قرار میگیرد. دمای یکنواخت آب نیز باعث رشد کریستالها در بتن میشود.
مزایای استفاده از روش عمل آوری در حوضچه بتن
روش عمل آوری بتن به شیوه در مقایسه با سایر روشهای عمل آوری بتن مزایای زیادی را به همراه دارد که مهمترین آنها عبارتند از:
- دستیابی به حداکثر مقاومت فشاری: به دلیل تامین کامل رطوبت و دمای ایده آل، نمونه بتنی به بالاترین حد مقاومت فشاری بتن ممکن بر اساس طرح اختلاط خود دست مییابد که این موضوع امکان اجرای آن را در شرایط سخت فراهم میکند.
- کاهش نفوذپذیری و افزایش دوام: عمل آوری کامل باعث پر شدن منافذ میکروسکوپی بتن شده و نفوذپذیری آن را در برابر عوامل مخرب محیطی نظیر یون کلر و سولفاتها کاهش میدهد.
- کاهش ترک خوردگی: روش عمل آوری بتن در حوضچه از تبخیر سریع رطوبت سطح بتن جلوگیری کرده و خطر ترک خوردگی را به حداقل میرساند. حفظ رطوبت مداوم باعث میشود بتن به طور یکنواخت عمل آوری شود و احتمال ایجاد ترکهای ناشی از جمع شدگی و انقباض نیز به حداقل برسد.
- بهبود کیفیت سطح نهایی: بتنی که به روش غرقابی عمل آوری میشود، معمولا سطحی صافتر و یکنواختتر پیدا میکند. این ویژگی به ویژه در مواردی که ظاهر کار اهمیت دارد، مانند المانهای بتنی تزئینی، بسیار سودمند است.
- مقرون به صرفه بودن: روش غرقابی تکنیکی اقتصادی است، زیرا به حداقل مواد یا تجهیزات اضافی نیاز دارد. اجرای این روش در محل پروژه آسان بوده و موجب صرفهجویی در زمان و هزینه میشود.
- سازگاری با محیط زیست: در مقایسه با سایر روشهای عمل آوری که مستلزم استفاده از مواد شیمیایی یا غشاهای پوششی هستند، روش غرقابی گزینهای سازگار با محیط زیست محسوب میشود. این روش متکی بر منابع طبیعی آب است و هیچگونه ماده مضری را وارد محیط زیست نمیکند.

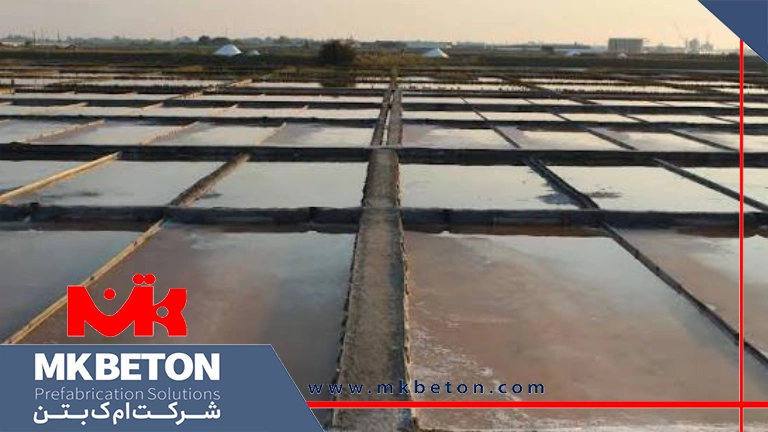

مراحل دقیق عمل آوری بتن با حوضچه
قبل از اینکه برای گیرش بتن و مقاومت نهایی آن برنامه ریزی شود، باید روش حوضچه عمل آوری بتن به درستی طی شود. مرحله به مرحله عمل آوری بتن با حوضچه به صورت زیر است:
مرحله ۱: قالب گیری و مراقبت اولیه
پس از انجام فرآیند بتن ریزی در قالبهای استاندارد مکعبی یا استوانهای و تراکم مناسب، نمونهها باید به مدت 24 ساعت در قالب نگهداری شوند. در این مدت، سطح قالبها باید با پارچه مرطوب یا پوشش پلاستیکی پوشانده شود تا از تبخیر آب جلوگیری گردد.
مرحله ۲: باز کردن قالبها و قالب برداری
پس از اطمینان از طی شدن مرحله اولیه گیرش بتن و سخت شدن نسبی آن، پیچها و بدنه قالبها با دقت باز میشوند تا به زوایا و لبههای نمونه آسیبی وارد نشود. سپس بتن سفت شده از داخل قالب خارج میشود.
مرحله ۳: علامت گذاری نمونهها
بلافاصله پس از خروج از قالب، اطلاعات مربوط به نمونه شامل تاریخ نمونه گیری، شماره پارت بتن ریزی، بخش مربوطه در سازه و نوع طرح اختلاط بتن با رنگ مقاوم در برابر آب یا ضدآب روی نمونه ثبت میشود.
مرحله ۴: آماده سازی حوضچه عمل آوری بتن
قبل از قرار دادن نمونهها از تمیز بودن آب در عمق 50 میلی متر باید اطمینان حاصل شود. همچنین دما نیز باید در حدود 18 تا 22 درجه سانتی گراد باشد. اطمینان از کارکرد درست پمپ سیرکولاسیون و اشباع بودن آب با آهک نیز از اقدامات مهم برای استفاده از این حوضچه محسوب میشوند.
مرحله ۵: قرار دادن نمونهها در حوضچه
نمونهها به گونهای درون حوضچه چیده میشوند که کف و اطراف آنها حداقل ۱ تا ۲ سانتی متر با نمونههای مجاور و بدنه حوضچه فاصله داشته باشد تا آب به تمام سطوح دسترسی داشته باشد. حداقل ۵۰ میلی متر (۵ سانتی متر) آب بالای بالاترین سطح نمونهها قرار گیرد و نمونههای بتن در داخل آب به طور کامل غوطه ور شوند.
نگهداری و خروج جهت انجام آزمایش
نمونهها تا زمان تعیین شده برای خرد کردن معمولا در بازه ۷، ۱۴ یا ۲۸ روزه درون حوضچه باقی میمانند. بلافاصله پس از خروج از حوضچه، نمونهها باید تا زمان انجام آزمایش بتن مرطوب نگه داشته شوند.
نحوه افزایش عمر حوضچه عمل آوری بتن
حوضچههای عمل آوری بتن به دلیل تماس مداوم با آب، آهک و املاح ناخالص موجود در بتن، در معرض خوردگی، رسوب گرفتگی و استهلاک تجهیزات الکترومکانیکی هستند. برای افزایش طول عمر مفید حوضچه عمل آوری بتن باید اقدامات زیر انجام شوند:
- استفاده از جنس بدنه مقاوم: در زمان خرید یا ساخت، حوضچههایی با جنس استیل ضد زنگ (Stainless Steel 304 یا 316) یا گالوانیزه سنگین و گریدهای مقاوم پلیمری پلی اتیلن دوجداره اولویت دارند.
- تعویض دورهای و منظم آب: تعویض آب تمیز حوضچه هر ۱ تا ۲ ماه یکبار جهت جلوگیری از گندیدگی، تجمع لجن و آلودگیهای قارچی ضروری است.
- رسوب زدایی المنتها و چیلر: به دلیل وجود املاح کلسیم و آهک در آب، المنتهای حرارتی و کویلهای برودتی به سرعت دچار رسوب میشوند. تمیزکاری و رسوب زدایی دورهای این قطعات از سوختن المنت و فشار به کمپرسور جلوگیری میکند.
- بازرسی پمپ سیرکولاسیون: پمپ گردش آب باید به طور مرتب چک شود تا پروانهها و ورودی آن با ذرات و ماسههای جداشده از نمونههای بتنی مسدود نشوند.
- عایق بندی حرارتی بدنه: عایقکاری مناسب بدنه حوضچه با فومهای پلی اورتان یا پلی استایرن باعث کاهش پرت حرارتی شده و فشار کاری روی المنتها و چیلر را کاهش میدهد که نقش مستقیمی در افزایش عمر تجهیزات برقی دارد.
- کنترل سطح آب: تجهیز حوضچه به سیستم کنترل سطح آب مانع از افت عمق آب زیر ۵۰ میلی متر و کارکرد خشک المنتها یا پمپ میشود.
سخن پایانی
کیفیت و دوام سازههای بتنی مستقیما به ارزیابی دقیق آزمایشگاهی و کنترل کیفیت بتن مصرفی بستگی دارد. حوضچه عمل آوری بتن به عنوان یکی از مهمترین تجهیزات آزمایشگاهی، محیطی استاندارد با عمق کافی، دمای کنترل شده ۲۰ تا ۲۵ درجه سانتی گراد و رطوبت اشباع فراهم میکند تا نمونههای بتنی بتوانند فرآیند هیدراسیون خود را به بهترین شکل ممکن طی کنند. شناخت استانداردهای مربوطه، استفاده از آب باکیفیت و محافظت در برابر شرایط جوی، از جمله مهمترین مزایای استفاده از این حوضچهها هستند که دقت بالای نتایج تست را به همراه دارند.
